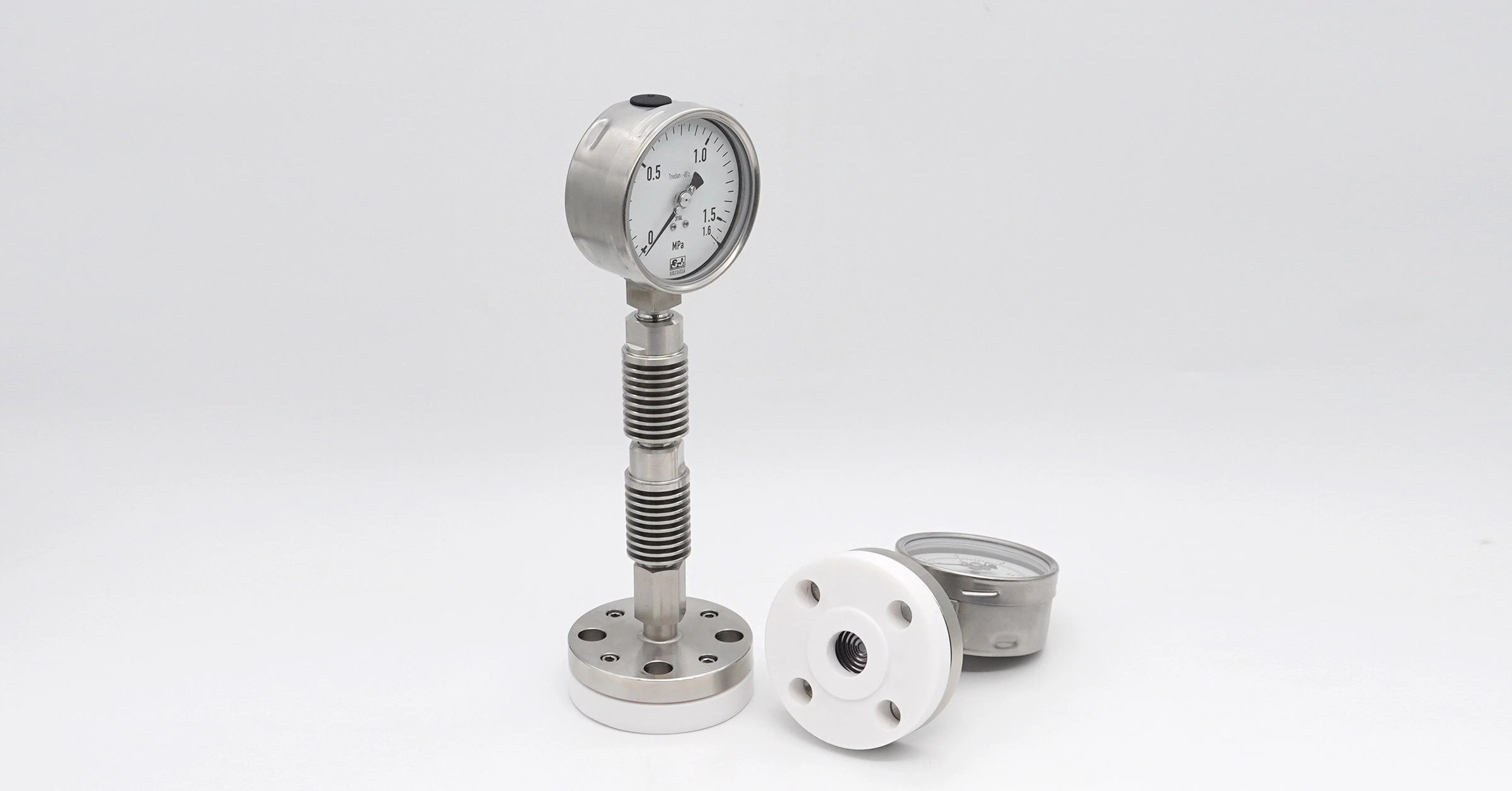

การเชื่อมต่อแบบแปลนโลหะส่วนบนพลาสติกล่าง
Model: DIF-USLP
คำอธิบาย:
- A metal upper body that connects to the instrument is tight and durable
- Plastic lower body can protect pressure instruments from corrosive, contaminated or viscous media
- Suitable for paint, electroplating, sewage treatment and the paper industry
- บริการตอบสนองหลังการขาย / การรับประกันที่ปรับแต่งได้ / คุณภาพสูง / การรับประกันหนึ่งปี
- ภาพมีไว้สำหรับการอ้างอิง ผลิตภัณฑ์จริงจะขึ้นอยู่กับข้อกำหนดที่กำหนดเองของคุณ
- อ่านเพิ่มเติม: ซีลไดอะแฟรมควรรวมเข้ากับมาตรวัดความดันของคุณหรือไม่?
ดาวน์โหลดไฟล์
產品規格
※For detailed specifications or operating instructions, please refer to the“Download file” section above.| ประเภทของการเชื่อมต่อกระบวนการ | ANSI/ASME B16.5, JIS, DIN 2527 |
|---|---|
| เส้นผ่าศูนย์กลางเล็กน้อย | 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 3", 4" |
| การเชื่อมต่อเครื่องมือ | 1/4, 3/8, 1/2 pt, g, npt, m |
| Scale ranges - metal diaphragm | Pressure gauge: 1/2", 3/4": 0 ... 4 bar to 0 ... 25 bar 1" ... 1/4": -1 ... 3 bar, 0 ... 1.6 bar to 0 ... 25 bar 2": -1 ... 1.5 bar, 0 ... 0.6 bar to 0 ... 25 bar 3", 4": -1 ... 0.6 bar, 0 ... 0.6 bar to 0 ... 25 bar Transmitter: 1/2", 3/4": 0 ... 0.4 bar to 0 ... 25 bar 1" ... 1 1/4": -1 ... 0.6 bar, 0 ... 0.25 bar to 0 ... 25 bar 2": -1 ... 0.6 bar, 0 ... 0.1 bar to 0 ... 25 bar 3", 4": -0.05 ... 0.05 bar to 0 ... 25 bar or all other equivalent vacuum or combined pressure and vacuum ranges |
| Scale ranges - PTFE diaphragm | Pressure gauge: 1/2", 3/4": -1 ... 5 bar, 0 ... 2.5 bar to 0 ... 25 bar 1" ... 1 1/4": -1 ... 1.5 bar, 0 ... 1.6 bar to 0 ... 25 bar 2": -1 ... 0.6 bar, 0 ... 0.6 bar to 0 ... 25 bar 3", 4": -1 ... 0.6 bar, 0 ... 0.1 bar to 0 ... 25 bar Transmitter: 1/2", 3/4": -1 ... 3 bar, 0 ... 0.4 bar to 0 ... 25 bar 1" ... 1 1/4": -1 ... 0.6 bar, 0 ... 0.1 bar to 0 ... 25 bar 2": -0.05 ... 0.05 bar to 0 ... 25 bar 3", 4": -0.05 ... 0.05 bar to 0 ... 25 bar or all other equivalent vacuum or combined pressure and vacuum ranges |
| วัสดุ | Upper body: 304 SS, 316 SS, 316L SS, Duplex SS, Hastelloy Alloy, Tantalum, Titanium, Monel 400 Alloy, Nickel 200 Lower body: PP, PVC, PVDF, PTFE Diaphragm: PTFE, Hastelloy Alloy, Titanium, Tantalum, Monel 400 Alloy, Nickel 200, Silicone, Viton®, 316L+PTFE, 316L+PTFE Coating |
| อุณหภูมิกลาง | 0℃ ... 60℃ (PVC), 0℃ ... 80℃ (PP), -40℃ ... 120℃ (PVDF), -200℃ ... 240℃ (PTFE) |
| คนอื่น | Welded with instrument, capillary with handling tube |
